Glavne specifikacije
| Ne. | Ime | Specifikacije |
|
1 |
Međuosovinsko rastojanje |
1500 mm |
| 2 |
Track kotača |
735/1820 mm |
| 3 |
Gume |
8 kom / linija |
| 4 |
Spec za gume |
215/75R17.5 |
| 5 |
Rub |
6.00-17.5 |
| 6 |
Širina platforme |
2990 mm |
| 7 |
Visina platforme |
1175 mm |
| 8 |
Udaljenost veša |
± 300 mm |
| 9 |
Upravljački sistem |
Hidraulična vučna upravljača ili upravljačka upravljača za hidrauličnu točkove |
| 10 |
Okvirni materijal |
Q690D |
| 11 |
Prvi red max. Okretni ugao |
55 stepeni |
| 12 |
Težina tare za jednu liniju |
3,8 tona |
| 13 |
Vrsta okvira |
Ravni web |
| 14 |
Nosivost |
Tri ili četiri boda |
| 15 |
Nosivost po liniji |
22.5 T (18km / h) |
Uputstvo specifikacija
|
Br. Porijeklo marka dijelova |
|||
|
1 |
Guma |
Shuang Qian |
Kina |
|
2 |
Rub |
Zheng Xing |
Kina |
|
3 |
Osovina |
York |
Kina |
|
4 |
Cyliner |
Hai te |
Kina |
|
5 |
Ventil |
Pister / MHHA |
Njemačka |
|
6 |
Pritisak brojila |
Dmass |
Njemačka |
|
7 |
Brzi priključak |
Voswinkel |
Njemačka |
|
8 |
Ventil za više linija |
BANDIOLI & PAVESI |
Italija |
|
9 |
Hidraulično crijevo |
Eton |
SAD |
|
10 |
Hidraulički čelični cjevovod |
Globus |
Kina |
|
11 |
Hidraulični konektor |
Eton Style |
SAD |
|
12 |
Relejni ventil |
Ruili |
Kina |
|
13 |
Station za motore |
Xinchai |
Kina |
|
14 |
Rotirajuća podrška |
Rothe Erde |
Njemačka |

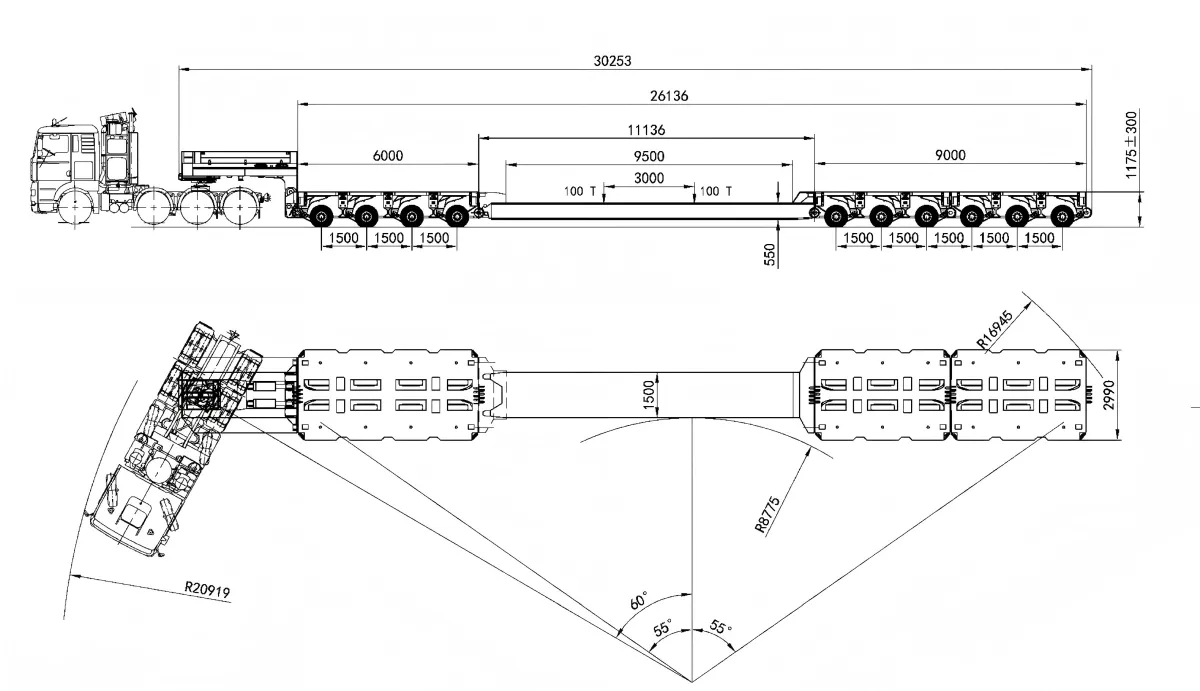

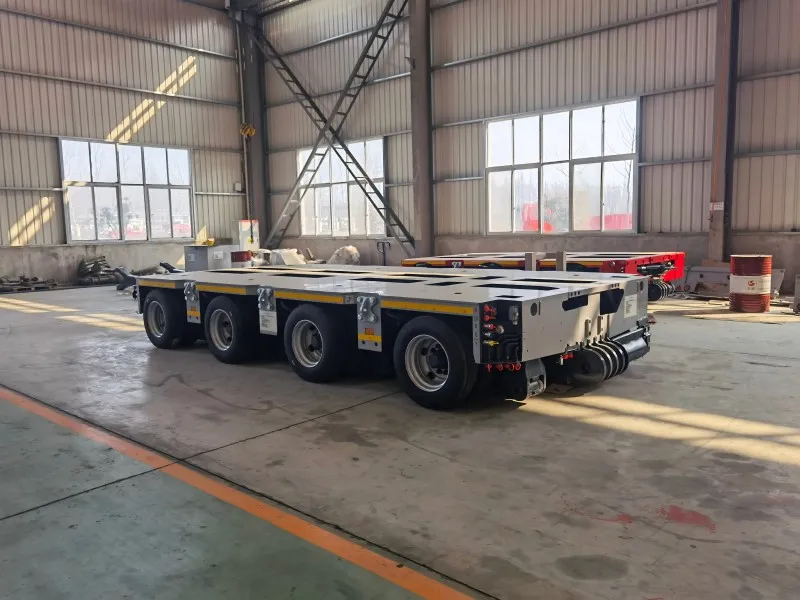

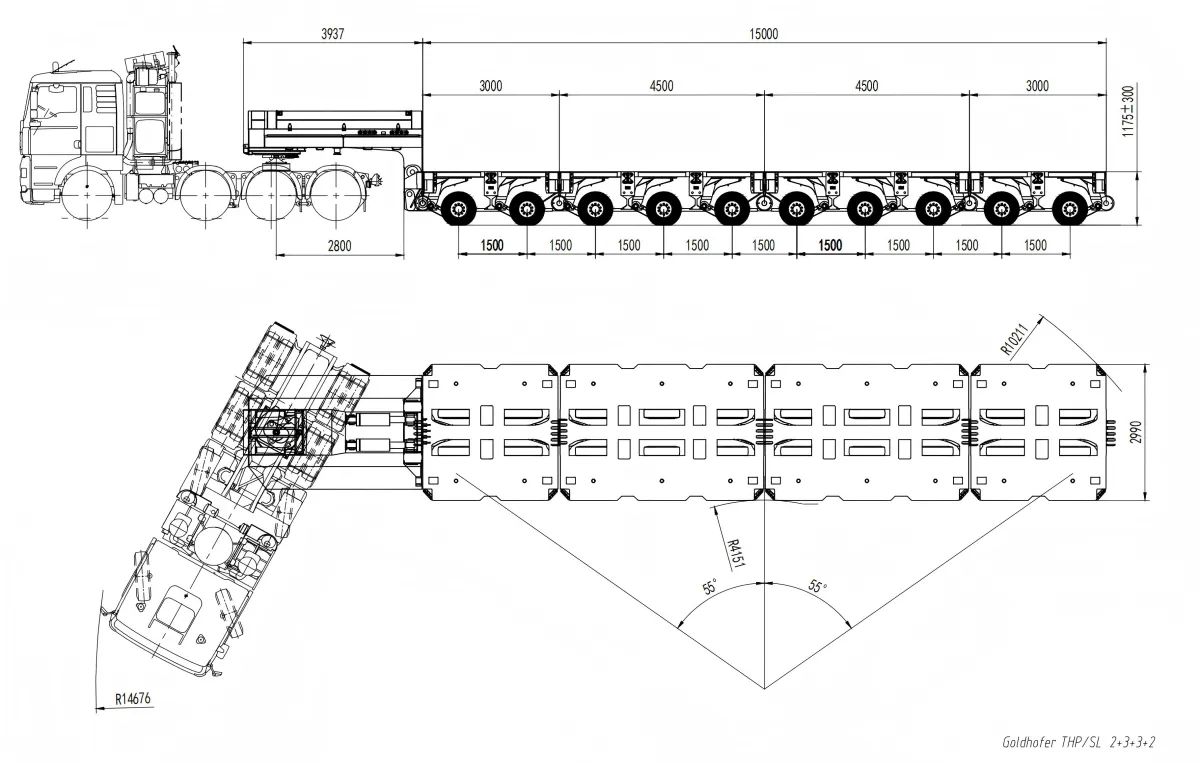

OVerpogled

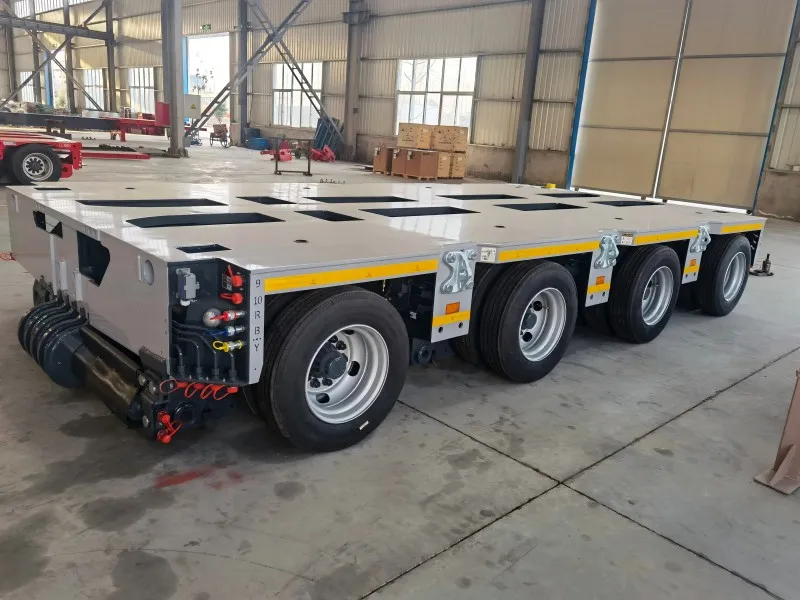

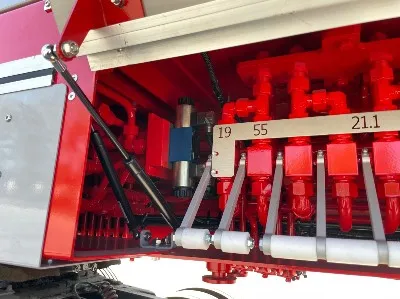

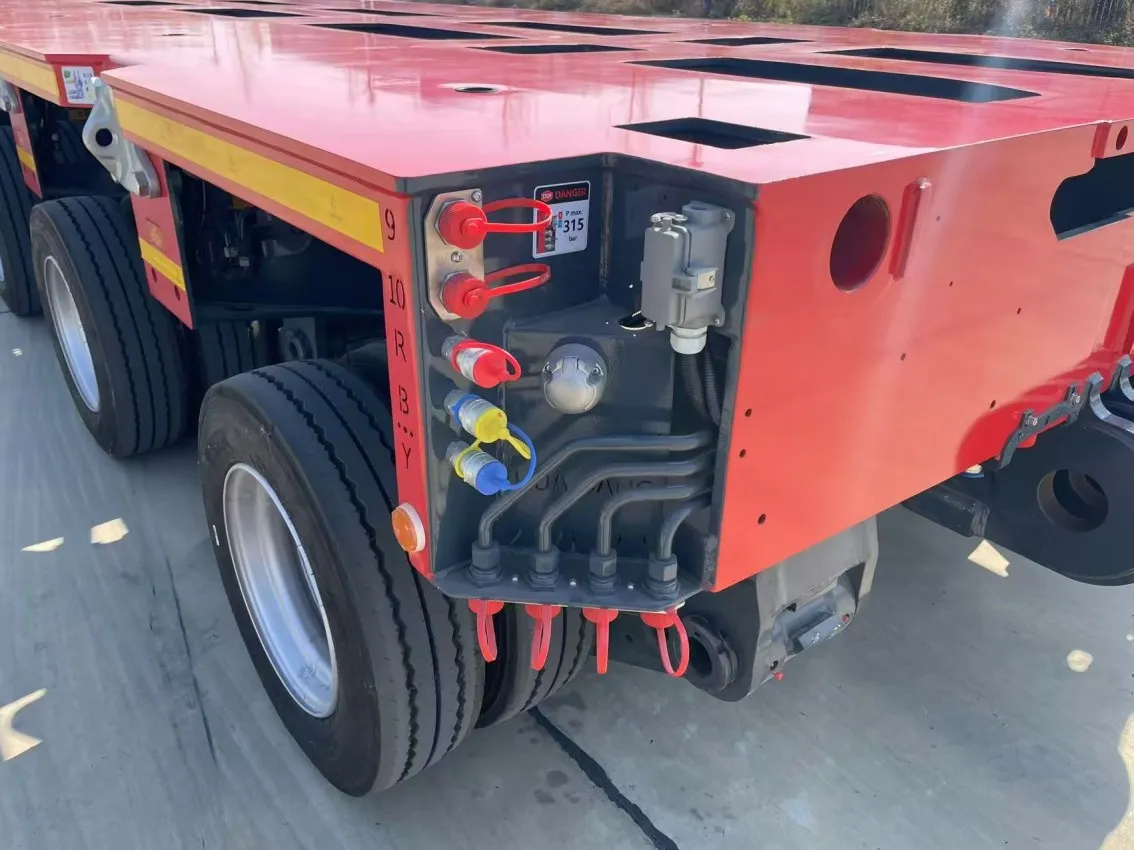

Detaljan prikaz
Svaki dijelovi specifikacije Detalji

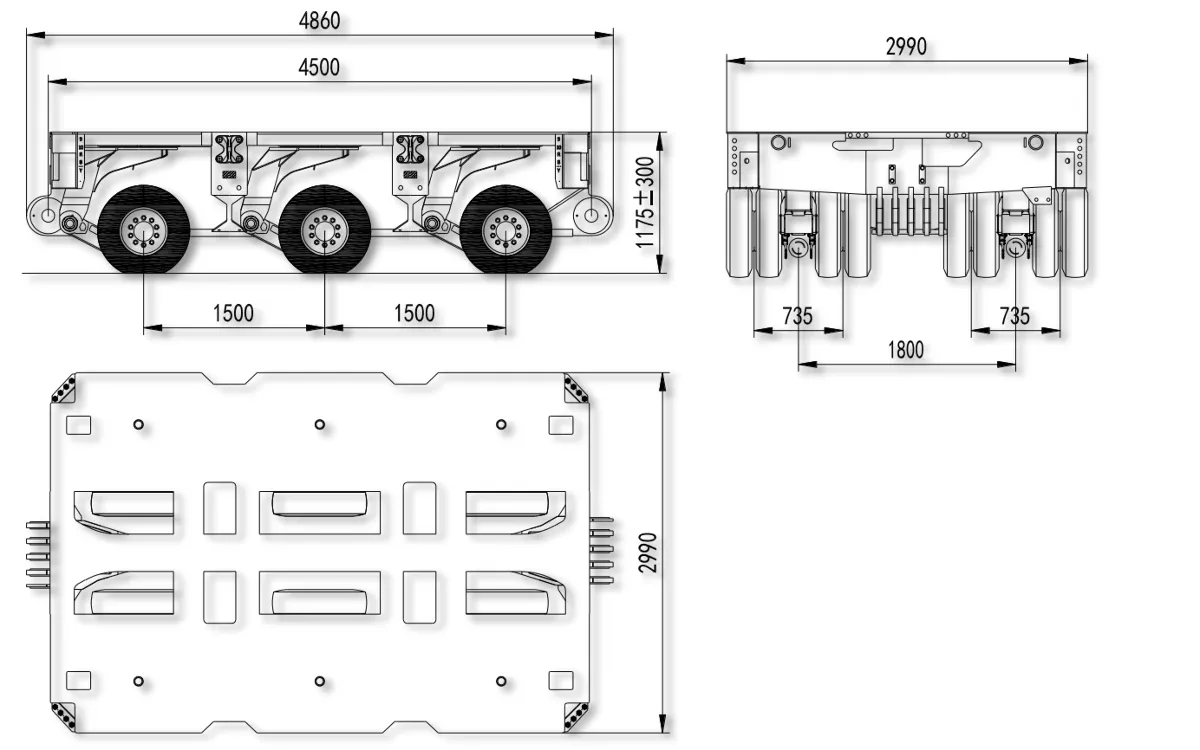

(1). Modularna prikolica 3 linije (2 set)
|
Axis linije |
3 |
|||
|
Brzina (km / h) |
0.5 |
5 |
40 |
80 |
|
Bruto težina (t) |
135.0 |
109.8 |
60 |
49.2 |
|
Korisnički teret svaki redak (t) |
45.0 |
36.6 |
20.0 |
16.4 |
|
Dužina (mm) |
4500 |
|||
|
Širina (mm) |
2990 |
|||
|
Visina (mm) |
1175±300 |
|||
|
Međuosovinsko rastojanje (mm) |
1500 |
|||
|
Track kotača (mm) |
1800/735 |
|||
|
Specifikacije guma |
215 / 75R17. 5 135 / 133J 16PR |
|||
|
Rub |
6.00-17.5 |
|||
|
Broj gume |
24 |
|||
|
Točkovi koji se okreću ugao |
55 stepeni |
|||
|
Polumjer okretanja (mm) |
Manje od ili jednako 1500 (unutarnji) manji ili jednak 5740 (vanjski) |
|||
|
Radna temperatura |
-40 stepen ~ +55 stepen |
|||

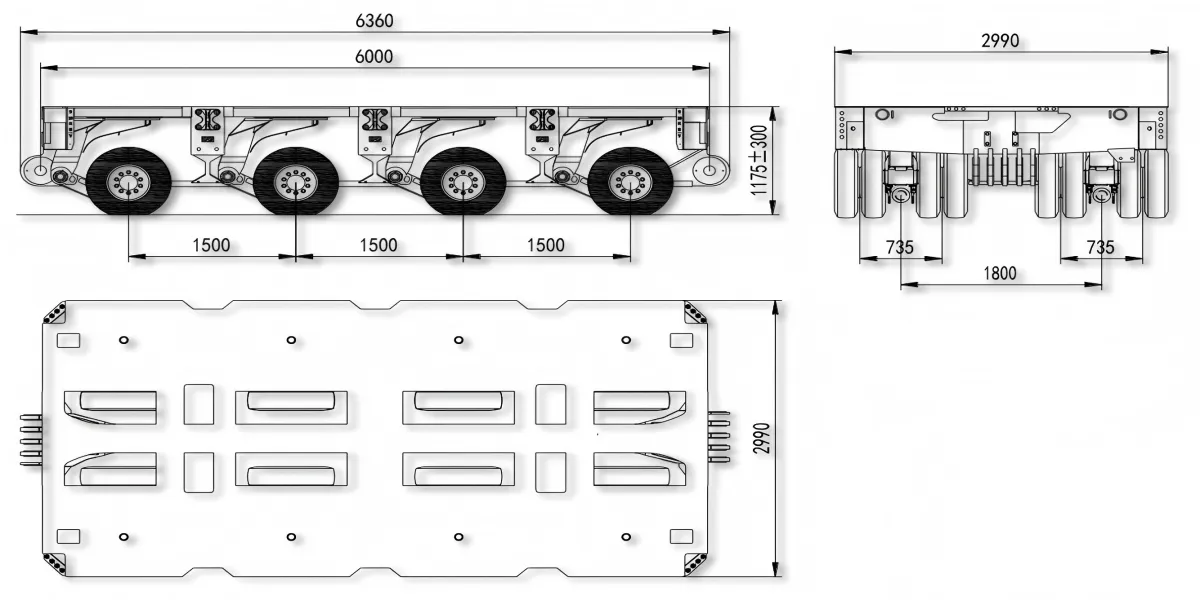

(2). Modularna prikolica 4 linije (1 set)
|
Axis linije |
4 |
|||
|
Brzina (km / h) |
0.5 |
5 |
40 |
80 |
|
Bruto težina (t) |
180.0 |
146.4 |
80.0 |
65.6 |
|
Korisnički teret svaki redak (t) |
45.0 |
36.6 |
20.0 |
16.4 |
|
Dužina (mm) |
6000 |
|||
|
Širina (mm) |
2990 |
|||
|
Visina (mm) |
1175±300 |
|||
|
Međuosovinsko rastojanje (mm) |
1500 |
|||
|
Track kotača (mm) |
1800/735 |
|||
|
Specifikacije guma |
215 / 75R17. 5 135 / 133J 16PR |
|||
|
Rub |
6.00-17.5 |
|||
|
Broj gume |
32 |
|||
|
Točkovi koji se okreću ugao |
55 stepeni |
|||
|
Polumjer okretanja (mm) |
Manje od ili jednako 2550 (unutarnji), manji ili jednak 7500 (vanjski) |
|||
|
Radna temperatura |
-40 stepen ~ +55 stepen |
|||

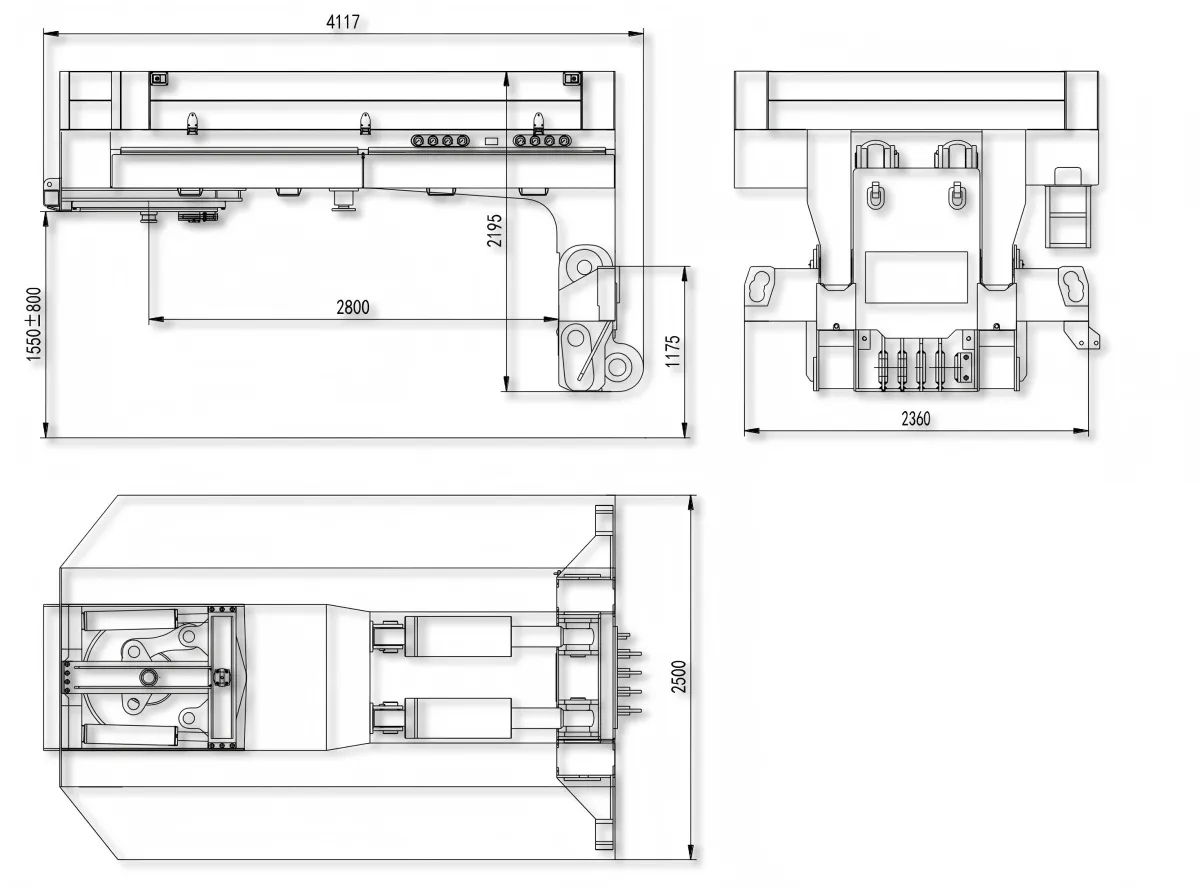

(3). Hidraulični Gooseneck
|
Gooseneck korisni teret (T) |
Standard 35 t, maksimalno 50 t |
|
Visina Gooseneck (mm) |
1370/1520 |
|
Polumjer stražnjeg okretanja (mm) |
2800 |
|
Traktorski kut okretanja glave protiv Gooseneck-a |
105 stepeni |
|
King PIN specifikacije |
90#( 3.5inč) |
|
Težina tare (T) |
6.5 |
|
Dimenzija (L × W × H) (mm) |
4117x2195x2500 |
Zabilježiti:Gooseneck je sa odvojivom ogradom, visina ograde je 400 mm. S ljestvicama za penjanje gore-dolje u pogodnosti.

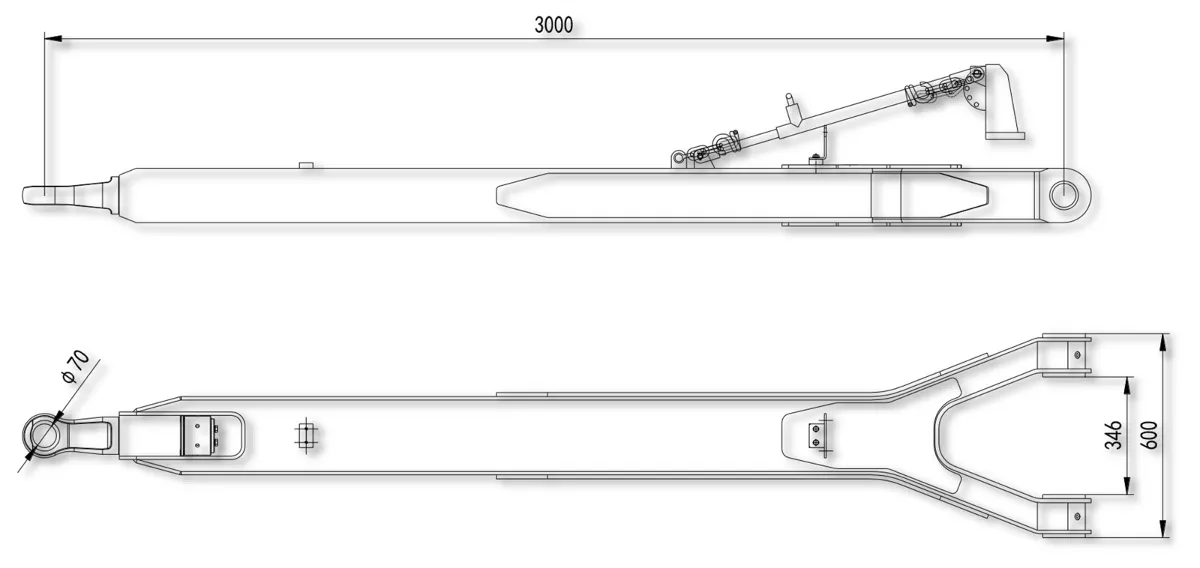

(4). 3 metra za vuču
3M vuča za vuču, vučni rupe promjer 70 mm, vučni prsten je odvojiv

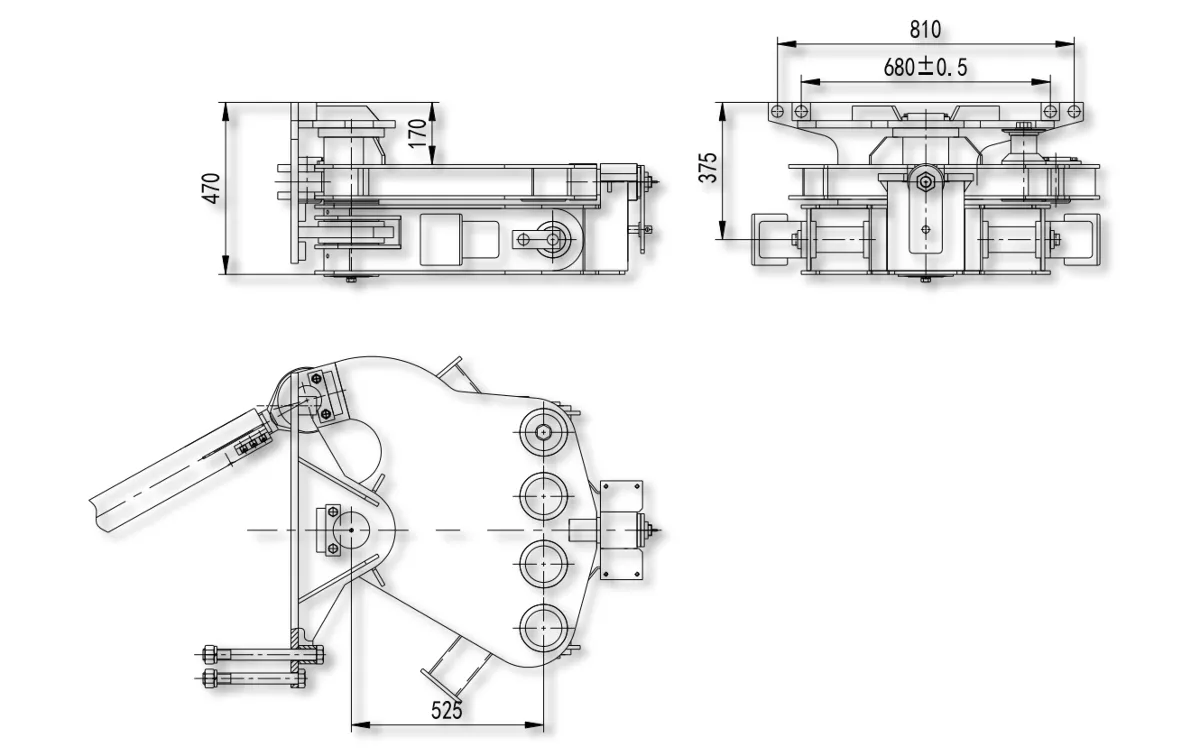

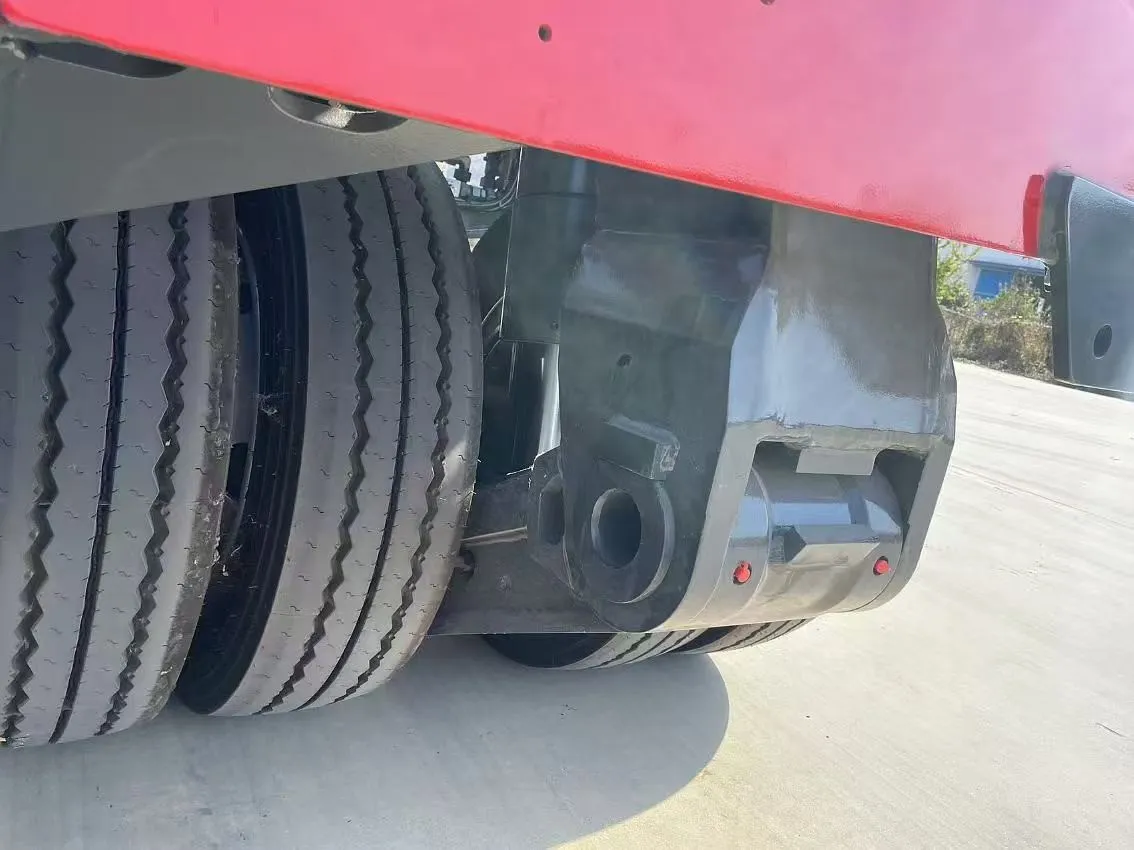

(5). Dvoredni bogie

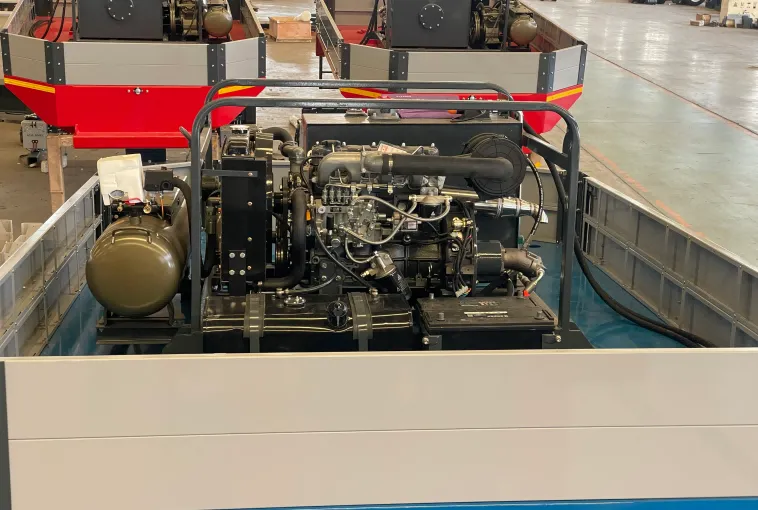

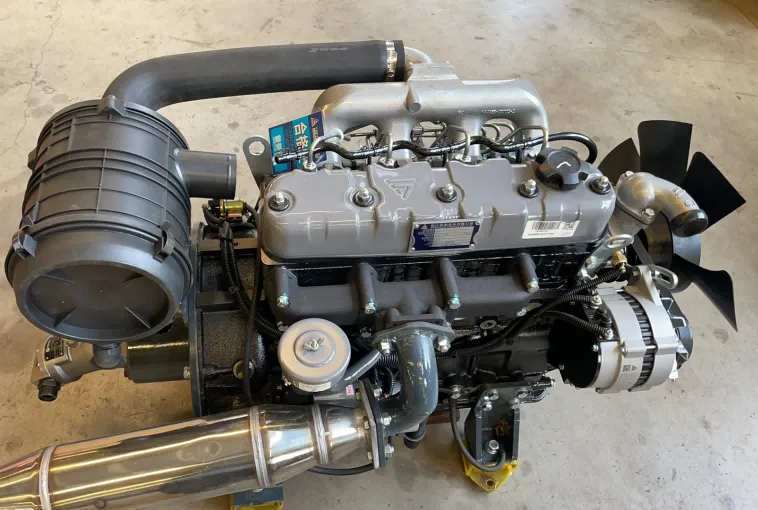

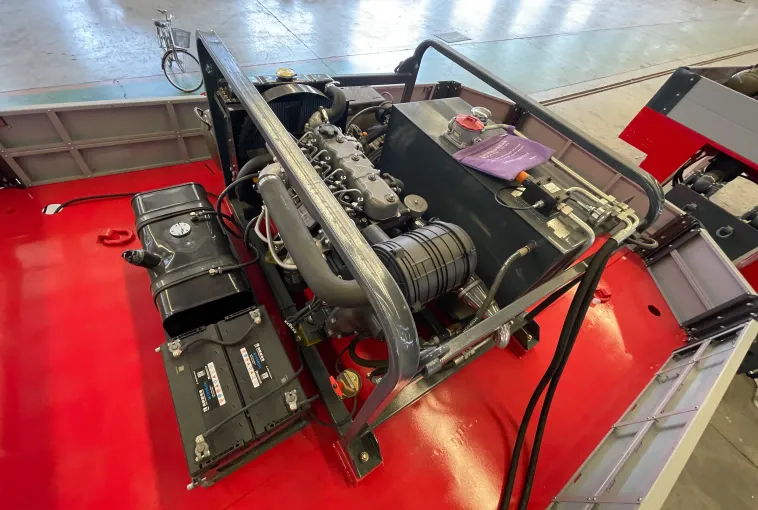

(6). Stroj za postavljanje motora
Jedinica za napajanje koristi visokokvalitetni dizelski motor za zrak koji je pouzdan i jednostavan za održavanje, sa velikom izlaznom snagom i rezervnom snagom. Motor ima visoke troškove i pouzdanu uslugu nakon prodaje. Hidraulična pumpa za ulje je hidraulična klipna pumpa za hidrauličnu osovinu A2F12 proizvedena od strane Tvornica pumpe Shanghai pomoću Rexroth tehnologije. Pumpa koristi uvezene osnovne komponente i ima karakteristike visokog izlaznog tlaka i velikog pomicanja, pogodno za višestruke hidraulične prikolice. Nakon operativnog okvira za prikolicu odgovara napajanjem, kontrola podizanja i upravljanja može se ostvariti na prikolici. Istovremeno, elektronski upravljački ventil može se podudarati sa daljinskim upravljanjem upravljačem, realizacija daljinskog upravljanja upravljačem prikolice i osiguravanje operativne sigurnosti.
(7). Extra promo za besplatno
Nosač i sistem stražnjeg rada
Brzo popravak kompleta
- Kočnica * 3 - Modularni električni i vazdušni naftovod * 2
- Kočioni ventil: * {1}} Hidraulična crijeva za ovjes * 3
- bočna svjetla * 6 - modularna hidraulična crijeva * 3
- ovjes zrakoplov * 3 - 16 S, 20S kuglasti ventil * 2
Prilagođeni okvir za alate u Gooseneck-u

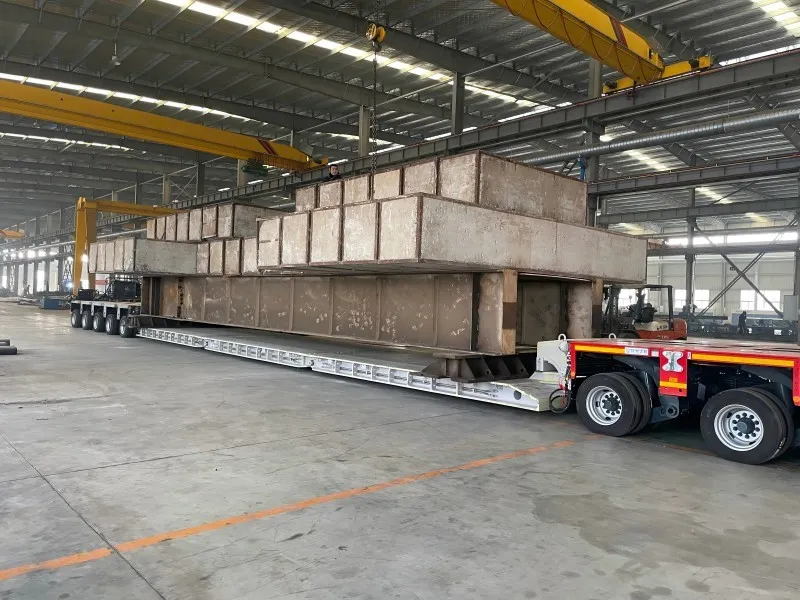

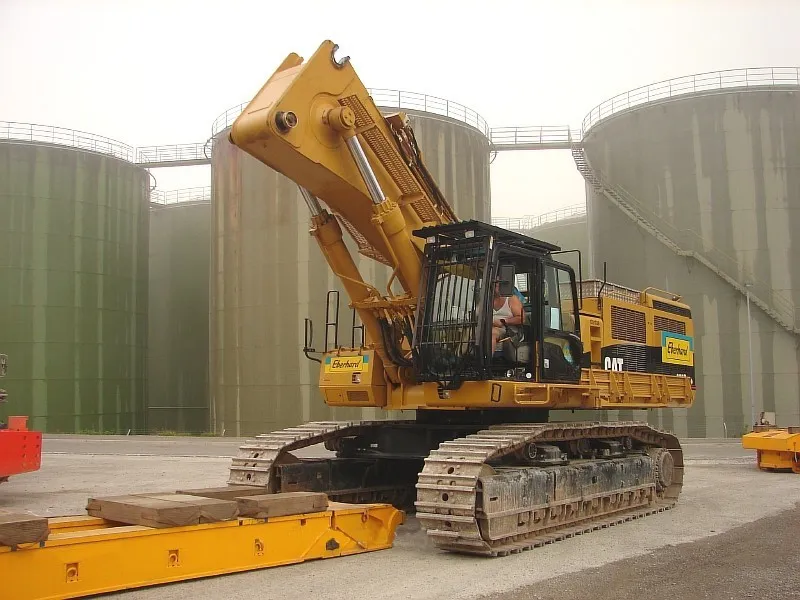

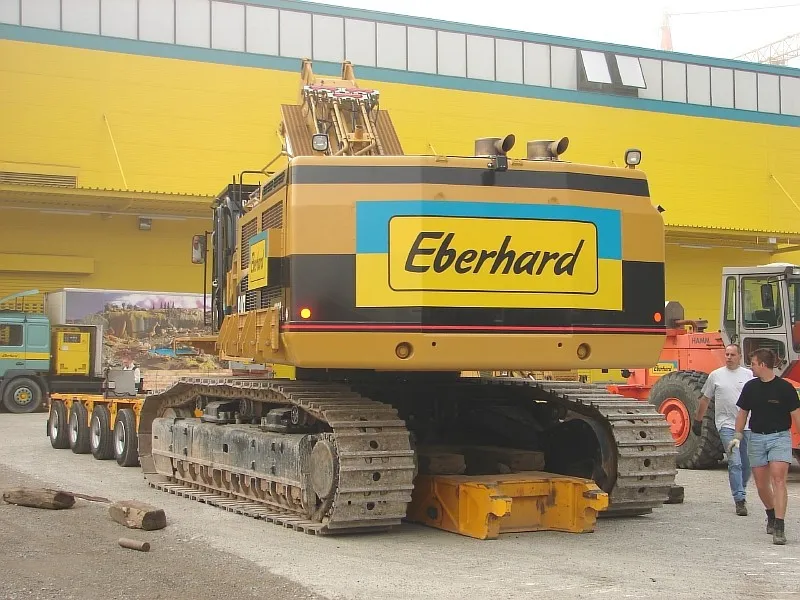

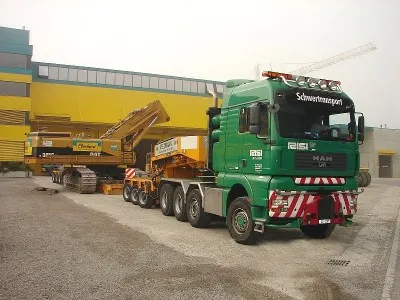

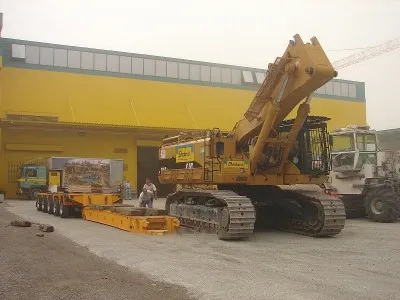

Fizička primjena
