Kategorija	Stavka		Jedinica	Parametar
Dimenzije	Dimenzije (D×Š×V)		mm	16990×3000×4000
	Razmak osovina		mm	3100+1650+2900+1650
	Gusjenica (prednja/zadnja)		mm	2540
	Prednji prepust/zadnji prepust		mm	2661/2417
	Prednji nastavak/zadnji nastavak		mm	2227/385
Težina	Maksimalna dozvoljena težina		kg	54990
	Osovinsko opterećenje	Osovina 1	kg	9490
		Osovina 2	kg	9800
		Osovina 3	kg	11800
		Osovina 4	kg	12000
		Osovina 5	kg	11900
Snaga	Model motora		--	(šasija) WP13.550E62	(šasija) K1356-60	(Nadgradnja) WP7G300E473
	Nazivna snaga/brzina rotacije		kW (o/min)	405/1900	412/1900	221/2200
	Max. neto snaga/brzina rotacije		kW (o/min)	400/1900	406/1900	221/2200
	Max. izlazni moment/brzina rotacije		Nm (o/min)	2500/ (950-1400)	2500/ (950-1400)	1200/ (1400-1600)
Putovanja	Max. brzina putovanja		km/h	80
	Min. stabilna brzina putovanja		km/h	2
	Min. prečnik okretanja		m	19.4
	Min. klirens od tla		mm	359
	Prilazni ugao		stepen	19
	Odlazni ugao		stepen	14
	Put kočenja (početna brzina pri 30 km/h)		m	Manje ili jednako 10
	Max. grade sposobnost		%	60
	Potrošnja goriva na 100 km		L	75
Buka	Nivo spoljašnje buke pri ubrzavanju		dB(A)	Manje ili jednako 86
	Nivo buke u sedećem položaju		dB(A)	Manje ili jednako 90

Kategorija	Stavka			Jedinica	Parametar
Main performanse	Maksimalni nazivni kapacitet dizanja			t	350
	Minimalni nazivni radni radijus			m	2.4
	Radijus okretanja na repu okretne ploče			mm	5630
	Maksimalni moment opterećenja	Base bum		kN.m	8310
		Potpuno izvučena grana		kN.m	3313
	Raspon potpora	Uzdužno		m	9.3
		Lateralni		m	8.3/6.9/5.49
	Visina dizanja	Basic bum		m	15
		Potpuno izvučena grana		m	92
		Potpuno izvučena grana + krak		m	126
	Dužina grane	Base bum		m	15.3
		Potpuno izvučena grana		m	92
		Potpuno izvučena grana + krak		m	126.3
Radni brzina	Vreme je za podizanje buma			s	Manje ili jednako 90
	Vrijeme je za potpuno izvlačenje grane			s	Manje ili jednako 1100
	Max. brzina okretanja			r/min	1.2
	Vrijeme za izvlačenje/uvlačenje potpora	Nosač nosača	Povuci	s	Manje ili jednako 30
			Produžite	s	Manje ili jednako 40
		Outrigger dizalice	Gore	s	Manje ili jednako 50
			Dole	s	Manje ili jednako 80
	Brzina podizanja (jedna linija, na krajnjem sloju, bez opterećenja)	Sistem glavnog vitla		m/min	Veće ili jednako 120
Buka	Nivo vanjske buke			dB(A)	Manje ili jednako 108
	Nivo buke u sedećem položaju			dB(A)	Manje ili jednako 85

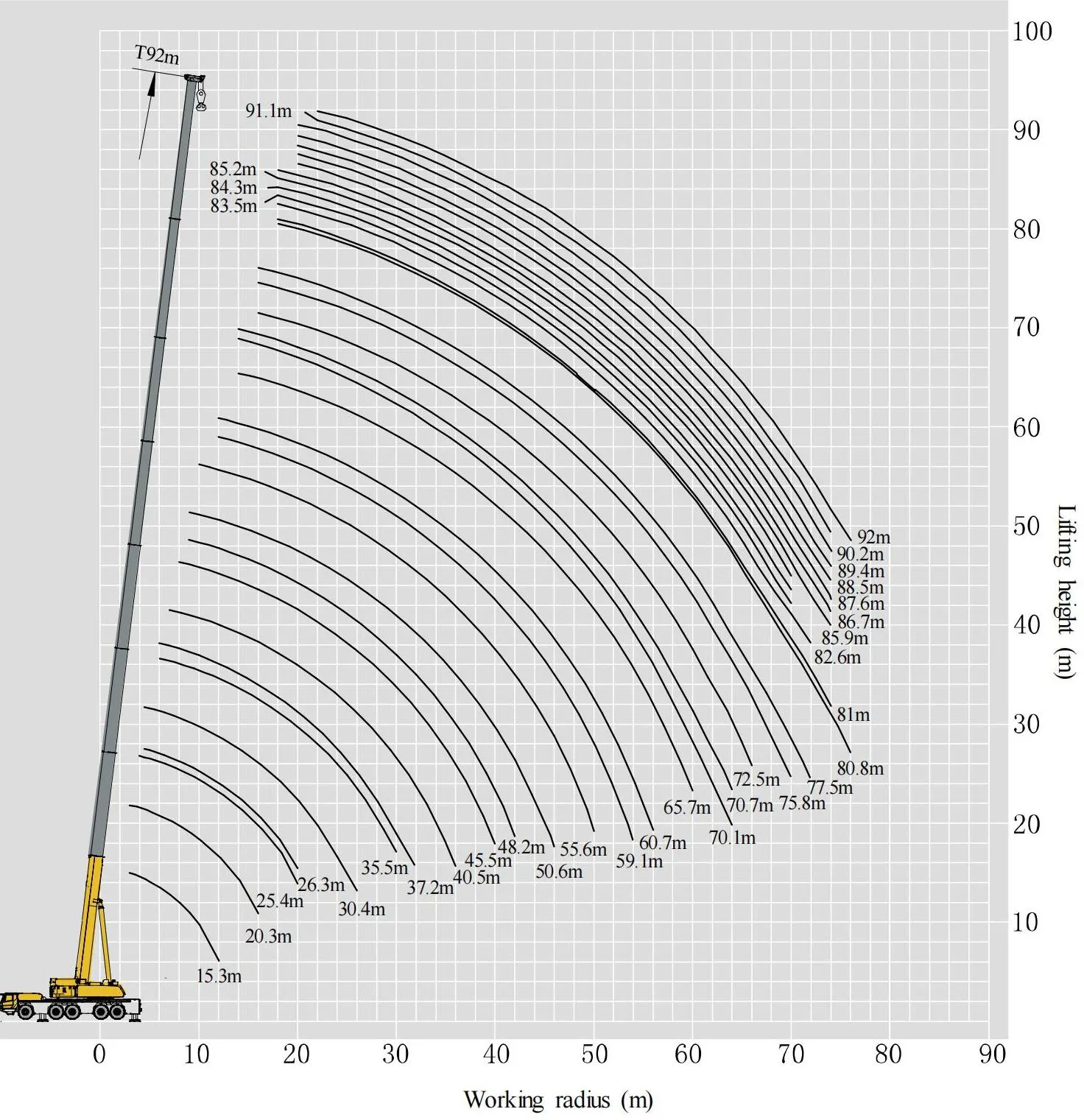

XCA350L8 Technical specifications18

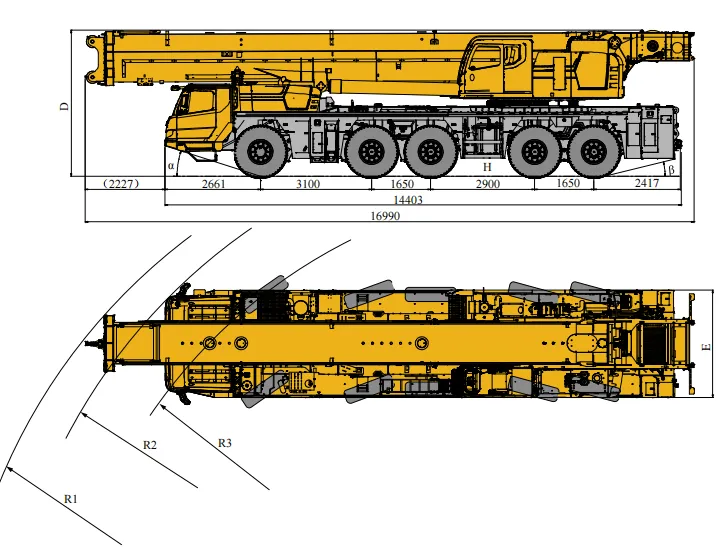

product-719-557

	(stepen)	(stepen)	D(mm)	E(mm)	H(mm)	R1(mm)	R2 (mm)	R3 (mm)
445/95R25	19	14	4000	3000	359	12310	11350	9700

product-176-741 product-241-740 product-190-781 product-195-783

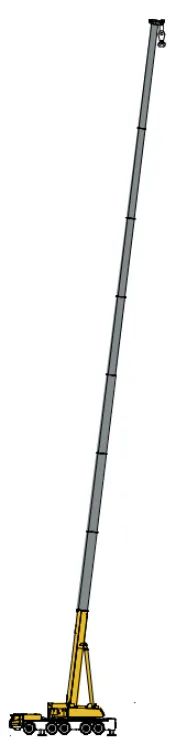

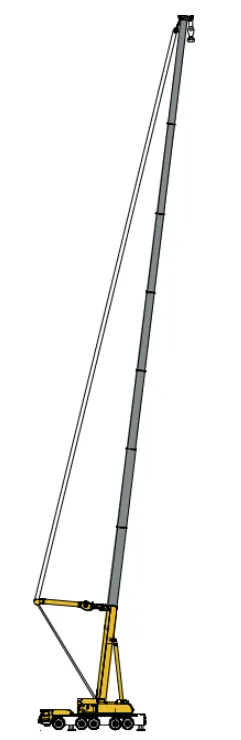

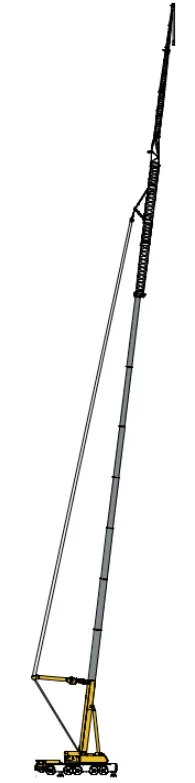

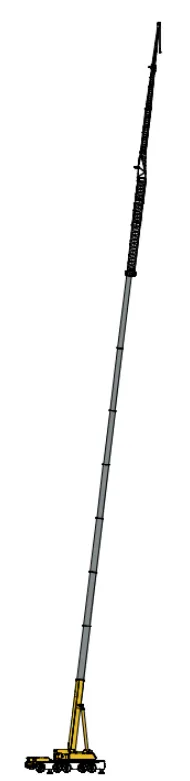

Bum	Super dizanje + grana	Fiksni klin	Super lift+ fiksni krak
T:15.3-92 m	T:40.5-92 m	T:45.5-85.9 m V:10m, 14m, 18m F:10.5m, 18.5m, 26.5m :0 stepen, 20 stepeni, 40 stepeni	T:45.5-85.9 m V:16m, 20m, 24m F:10.5m, 18.5m, 26.5m :0 stepen, 20 stepeni, 40 stepeni

1.	Ovaj priručnik je samo za referencu, a sve informacije su samo za ilustraciju. Ne treba se oslanjati na njega za upravljanje dizalicom. Za ispravne upute za rukovanje kranom, molimo pogledajte priručnik za upotrebu i priručnik za nazivno opterećenje za podizanje.
2.	Vrijednosti nosivosti u tabelama su navedene u t, što je maksimalna ukupna nosivost dizalice na stabilnoj i ravnoj površini ispod trenutne dužine i polumjera grane, uključujući težinu kuka i opute. Težina gore navedenih uređaja mora se oduzeti tokom operacija podizanja.
3.	Radni radijus je horizontalna udaljenost centra gravitacije tereta od osi rotacije nadgradnje dizalice mjerena na tlu.
4.	Obratite pažnju na ograničenje ugla grane. Nikada nemojte rukovati dizalicom s uglom grane iznad preporučenog ograničenja čak i ako se teret ne prenosi.
5.	Operacija podizanja je dozvoljena samo kada je sila vjetra ispod stepena 5 (trenutna brzina vjetra od 14,1 m/s, pritisak vjetra od 125N/㎡)
