Kategorija	Stavka		Jedinica	Parametar
Dimenzije	Dimenzije (D×Š×V)		mm	16430×3000×4000
	Razmak osovina		mm	1650+4300+1650+1650
	Gusjenica (prednja/zadnja)		mm	2590
	Prednji prepust/zadnji prepust		mm	2570/2110
	Prednji nastavak/zadnji nastavak		mm	1850/650
Težina	Max. dozvoljena težina		kg	54990
	Osovinsko opterećenje	Osovina 1	kg	11220
		Osovina 2	kg	11100
		Osovina 3	kg	10630
		Osovina 4	kg	11050
		Osovina 5	kg	10990
Snaga	Model motora		--	YCK {0}}	WP10.5H460E62
	Nazivna snaga/brzina rotacije		kW/(r/min)	316/1900	338/1900
	Max. neto snaga/brzina rotacije		kW/(r/min)	311/1900	333/1900
	Max. izlazni moment/brzina rotacije		Nm/(r/min)	2100/1900
Putovanja	Max. brzina putovanja		km/h	Veće ili jednako 80
	Min. stabilna brzina putovanja		km/h	2~3
	Min. prečnik okretanja		m	Manje ili jednako 23
	Min. prečnik okretanja na glavi grane		m	Manje ili jednako 27,8
	Min. klirens od tla		mm	270
	Prilazni ugao		stepen	20
	Odlazni ugao		stepen	15
	Put kočenja (početna brzina na 30 km/h)		m	Manje ili jednako 10
	Max. sposobnost ocjene (%)		%	45
	Potrošnja goriva na 100 km		L	65
Buka	Nivo spoljašnje buke pri ubrzavanju		dB(A)	Manje ili jednako 84
	Nivo buke u sedećem položaju		dB(A)	Manje ili jednako 90

Kategorija	Stavka			Jedinica	Parametar
Main performanse	Max. nominalni kapacitet dizanja			t	110
	Min. nazivni radni radijus			m	3.0
	Radijus okretanja na repu okretne ploče	Na protivtezi		mm	5540
		Kod pomoćnog vitla		mm	5400
	Max. moment opterećenja	Base bum		kN.m	3945
		Potpuno izvučena grana		kN.m	1852
		Potpuno izvučena grana + krak		kN.m	847
	Raspon potpora	Uzdužno		m	7.7
		Lateralni		m	8.1 (5.39)
	Visina dizanja	Base bum		m	14.7
		Potpuno izvučena grana		m	76
		Potpuno izvučena grana + krak		m	102.5
	Dužina grane	Base bum		m	14.1
		Potpuno izvučena grana		m	76
		Potpuno izvučena grana + krak		m	102.5
	Ugao pomaka drške			stepen	0, 15, 30
Radna brzina	Vreme je za podizanje buma			s	65
	Vrijeme je za potpuno izvlačenje grane			s	710
	Max. brzina okretanja			r/min	1.5
	Vrijeme za izvlačenje/uvlačenje potpora	Nosač nosača	U	s	40
			Napolje	s	40
		Outrigger jack	Gore	s	65
			Dole	s	65
	Brzina dizanja (jedna linija) 4. sloj, bez opterećenja)	Sistem glavnog vitla		m/min	130
		Pomoćno vitlo		m/min	90
Buka	Nivo vanjske buke			dB(A)	109
	Nivo buke u sedećem položaju			dB(A)	85

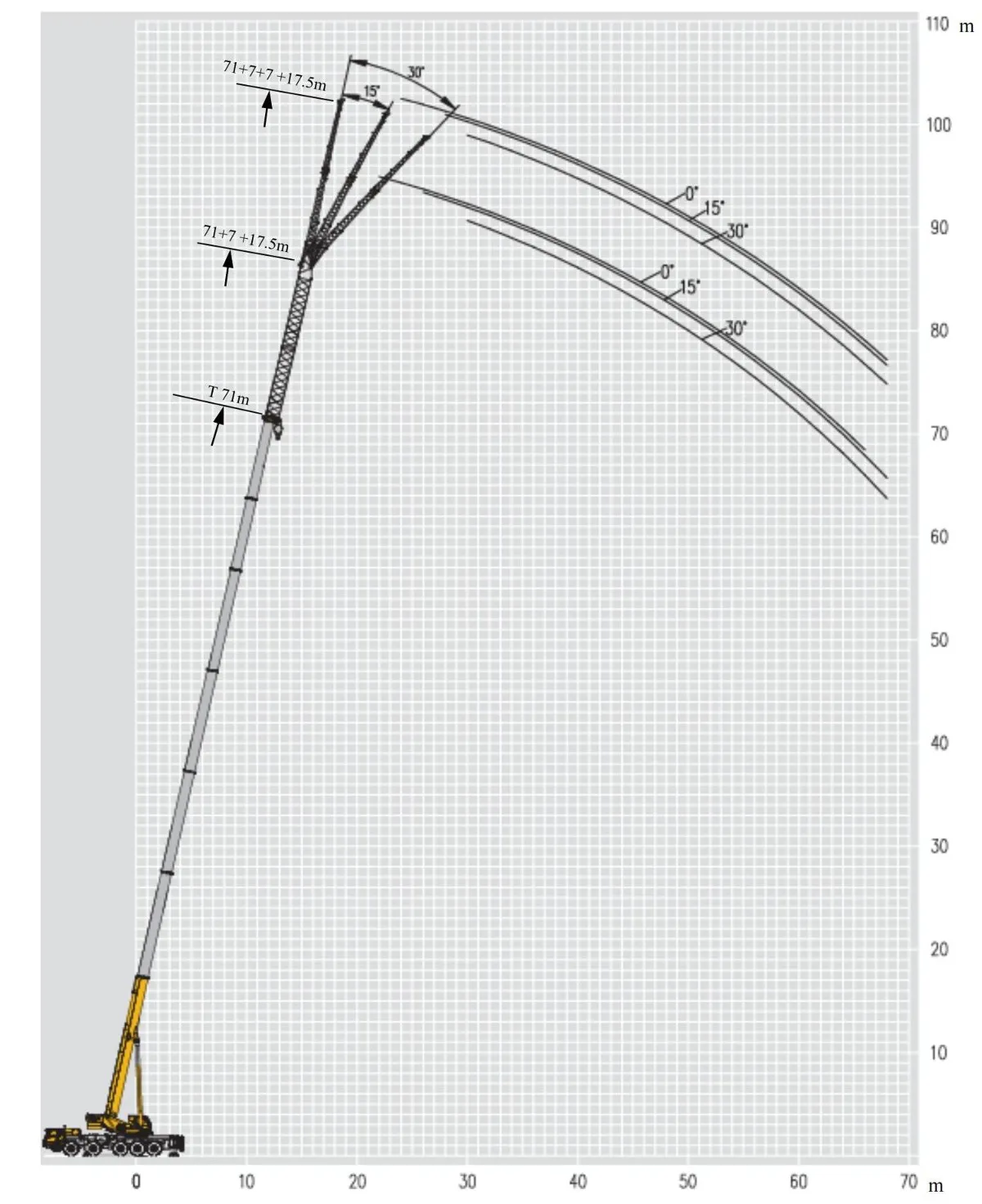

XCA110L72 Technical specifications28

	A	B	C	D	E	R1	R2	R3	H
385/95R25	20 stepeni	15 stepeni	1905	4000	3000	13900	12800	11500	270

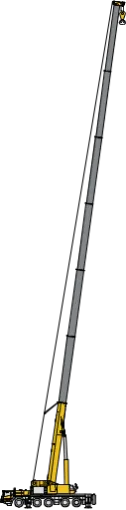

product-126-510 product-137-636 product-151-743

Bum

Jib

Produžetak grane

T :14.1~76 m

T: 61.5~71 m

J:10.5~17.5 m

T: 61.5~71m

I:14 m

J: 10.5/17.5 m

1.	Ukupno nazivno opterećenje dato u dijagramima nazivnog opterećenja je maksimalni kapacitet dizanja kada je dizalica postavljena na čvrsto i ravno tlo. Ukupno nominalno opterećenje uključuje težinu blokova kuka i remena. Da bi se izračunala stvarna težina koja bi se mogla podići, težina blokova kuka i remena treba oduzeti od nosivosti dizanja.
2.	Radni radijus je horizontalna udaljenost između težišta tereta i osi rotacije gornje konstrukcije dizalice mjerena na tlu kada je teret podignut od tla, a to je stvarna vrijednost uključujući otklon opterećene grane. Uzmite u obzir progib grane prije početka operacije podizanja.
3.	Operacija dizanja je dozvoljena samo kada je sila vjetra ispod stepena 5 (trenutna brzina vjetra od 14,1 m/s, pritisak vjetra od 125N/㎡).
4.	Prije početka dizanja, operater mora znati težinu tereta koji se podiže i njegov radni opseg kako bi odabrao odgovarajuće načine rada. Nikada nemojte rukovati dizalicom preko granice prikazane na tabeli. Uzmite donju vrijednost iz grafikona kada je dužina grane ili radni radijus između raspona vrijednosti.
5.	Obratite pažnju na ograničenje ugla grane. Nikada nemojte rukovati dizalicom s uglom grane iznad preporučenog ograničenja čak i ako se teret ne prenosi. U suprotnom, dizalica će se prevrnuti.
6.	Produžite sekcije grane prema navedenom procentu.
